WQF不銹鋼潛污泵結構圖

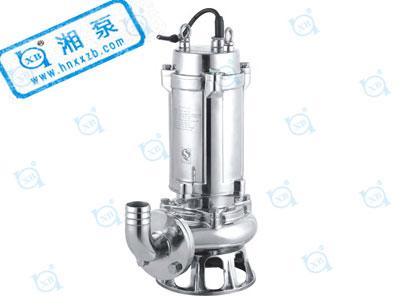

一、WQF不銹鋼潛水排污泵產品概述
　　WQF型不銹鋼排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該排污泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。整體外殼采用不銹鋼304/316L材質脫蠟精密鑄造制成，專抽取有微酸弱堿之污物廢水。

二、WQF不銹鋼潛水排污泵產品特點
　　1、WQF型不銹鋼排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
　　2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
　　3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
　　4、不銹鋼潛水泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
　　5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性
　　6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
　　7、WQF型不銹鋼排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
　　8、能夠在全揚程內使用，而保證電機不會(huì )過載。
　　9、WQF型不銹鋼排污泵可以采用兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

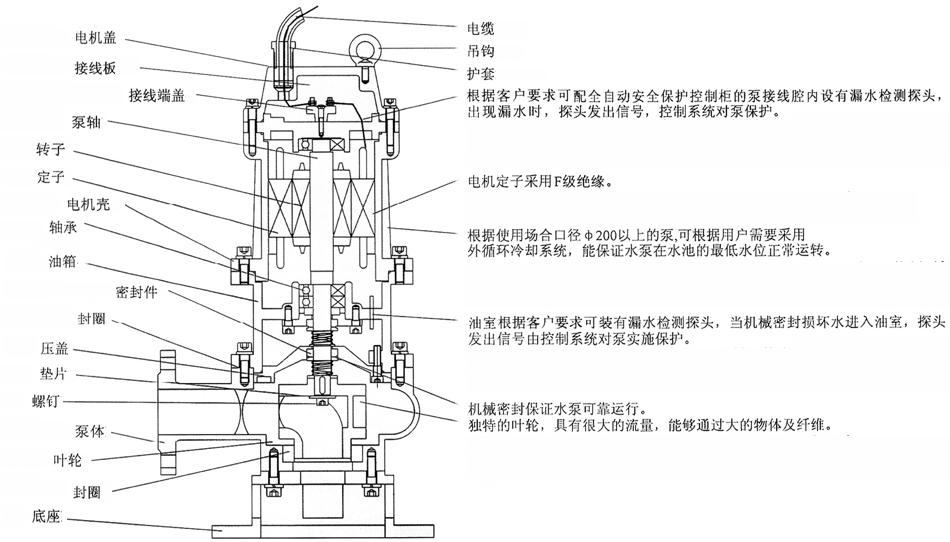

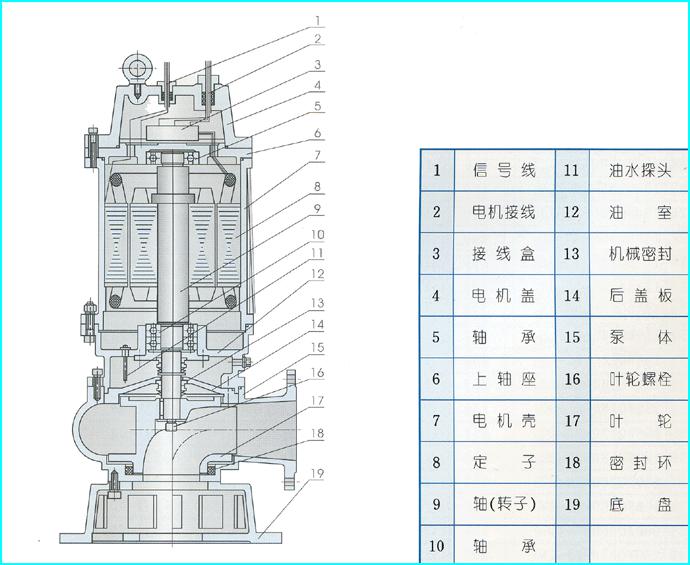

三、WQF不銹鋼潛水排污泵結構說明
　　WQF型不銹鋼排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
　　信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
　　電機定子8：采用B級或F級絕緣。
　　漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
　　機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
　　葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
　　泵體15：與葉輪配用，使得泵具有高的效率。
　　密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以最佳效率運行。

四、WQF不銹鋼潛水排污泵產品用途
　　WQF型不銹鋼排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

五、WQF不銹鋼潛水排污泵型號意義
　　WQF型不銹鋼排污泵
　　例如：50 WQF(QWF)15-15-1.5
　　50——口徑
　　WQF(QWF)——不銹鋼潛水排污泵（304、316L）
　　15——流量(m3/h)
　　15——揚程
       1.5——配用電機功率



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：[email protected]

地址：湖南省湘潭縣花石鎮

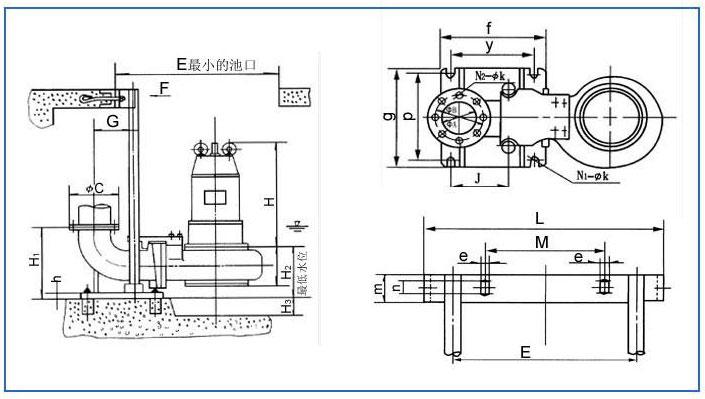

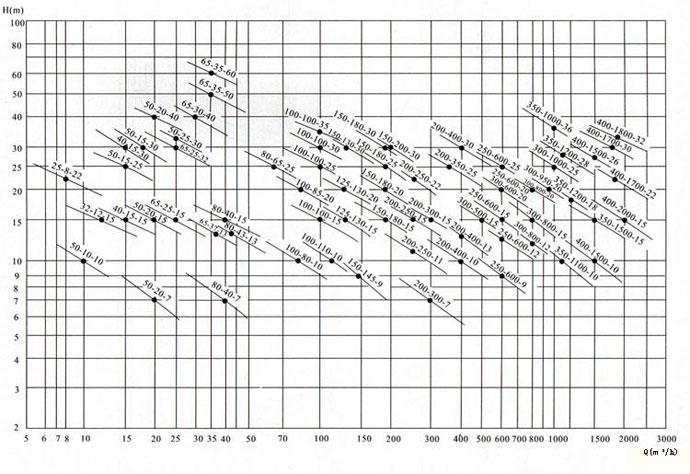

型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
	mm	(m3/h)	(M)	(r/min)	(kw)	(%)
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
38-4-16-0.75	38	4	16	2900	0.75	48	120	360	225	210	540
38-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	290	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-10-2.2	65	25	10	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-50-7-2.2	80	50	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-100-10-5.5	100	100	10	1450	5.5	65	220	700	430	420	800	GAK-100
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	14501	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-38-75	200	400	38	1450	75	74	440	1100	700	520	1750	GAK-200
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：[email protected]

地址：湖南省湘潭縣花石鎮

【泵使用方法及注意事項】

1.泵使用前應仔細檢查電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。

3.該系列排污泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。

6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，控制在建議使用揚程范圍以?xún)?，以防電泵因超載而燒壞電機。

8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

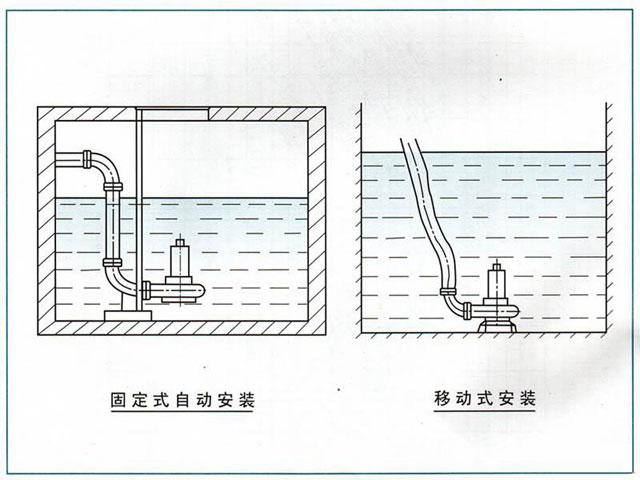

【安裝系統說明】

1.自動耦合裝置系統

適用于長期固定的使用場合，具有安裝快捷，檢?、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。

2，移動式安裝系統

它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

【維護保養】

1.電泵應有專人管理與使用，井定期檢?電泵繞組與機殼之間的絕緣電阻是否正常。

2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電

泵的清潔。

3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會(huì )，增加電泵的使用壽命。 ^

4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤

滑狀態，提高機械密封的使用壽命。

5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢?，以確保電機密封可靠。

6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。
